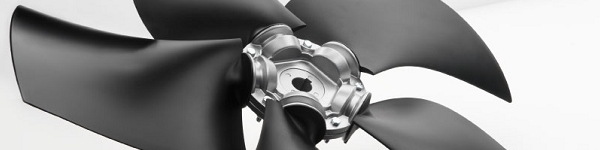

シックルシェイプシリーズとは

このシリーズはブレード形状が鎌型で、長い弦とトレーリング・エッジを薄くすることにより後方乱流を抑制して騒音の低減を実現しています。また、このブレード形状は低回転で高い静圧を確保できるので、より一層の騒音低減が可能となりました。

インペラはブレード形状によりH型（1H，4Hブレード），Z型（1Z，2Z，7Zブレード），W型（1W，2W，3Wブレード），G型（1Gブレード）のラインアップとなっており、インペラ径が284mmから2490mmの製造が可能です。

装置／機械へのアプリケーションとして、比較的高静圧が要求される冷凍設備やオイルクーラー，コンプレッサー，ジェネレーター等のラジエーター／エンジン冷却に対応します。なお、数字＋アルファベット（たとえば1H）はブレード形式を、アルファベット（たとえばH）はハブ形式を示しています。

インペラの材質

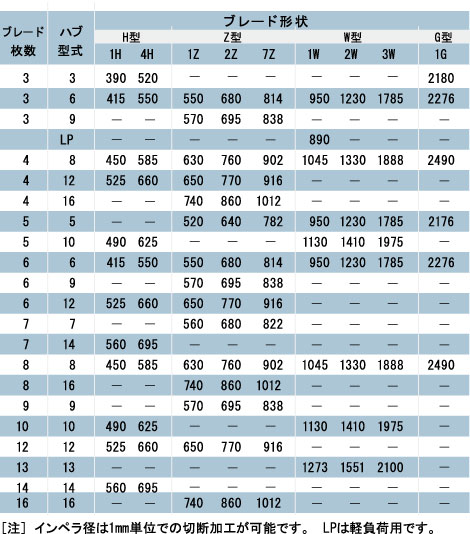

インペラの最大径

型式名称

シックルシェイプシリーズの詳細は以下へ

• シックルシェイプ　Hシリーズ　－小型
• シックルシェイプ　Zシリーズ　－中型
• シックルシェイプ　Wシリーズ　－大型
• シックルシェイプ　Gシリーズ　－極大型
